Aeronave

• Peso

• Peso para pulverización: 75 kg (estándar con 2 boquillas)
  Peso para pulverización: 77 kg (opcional con 4 boquillas)
  Peso para esparcir: 75 kg (equipado con sistema de esparcimiento)
  Peso para elevación: 65 kg (equipado con sistema de elevación)
  Peso para elevación: 90 kg (equipado con sistema de elevación de doble batería)

• Peso máximo al despegue

• Peso máximo al despegue para pulverización: 175 kg (estándar con 2 boquillas)
  Peso máximo al despegue para pulverización: 177 kg (opcional con 4 boquillas)
  Peso máximo al despegue para esparcimiento: 175 kg (equipado con sistema de esparcimiento).
  Peso máximo al despegue para elevación: 165 kg (equipado con sistema de elevación).
  Peso máximo al despegue para elevación: 170 kg (equipado con sistema de elevación de doble batería).

• Distancia máxima entre ejes diagonal

• 2330 mm (diagonal)

• Dimensiones

• 3220 mm × 3224 mm × 975 mm (brazos y hélices desplegados)
  1820 mm × 1840 mm × 975 mm (brazos desplegados y hélices plegadas)
  1105 mm × 1265 mm × 975 mm (brazos y hélices plegadas)

• Rango de precisión de vuelo estacionario (con señal GNSS fuerte)

• RTK habilitado:
  ±10 cm (horizontal), ±10 cm (vertical)
  RTK no habilitado:
  Horizontal ± 0,6 m, vertical ± 0,3 m

• Radio de vuelo máximo configurable

• 2 km

• Temperatura de funcionamiento

• De 0 °C a 40 °C

• Resistencia máxima al viento

• <6 m/s

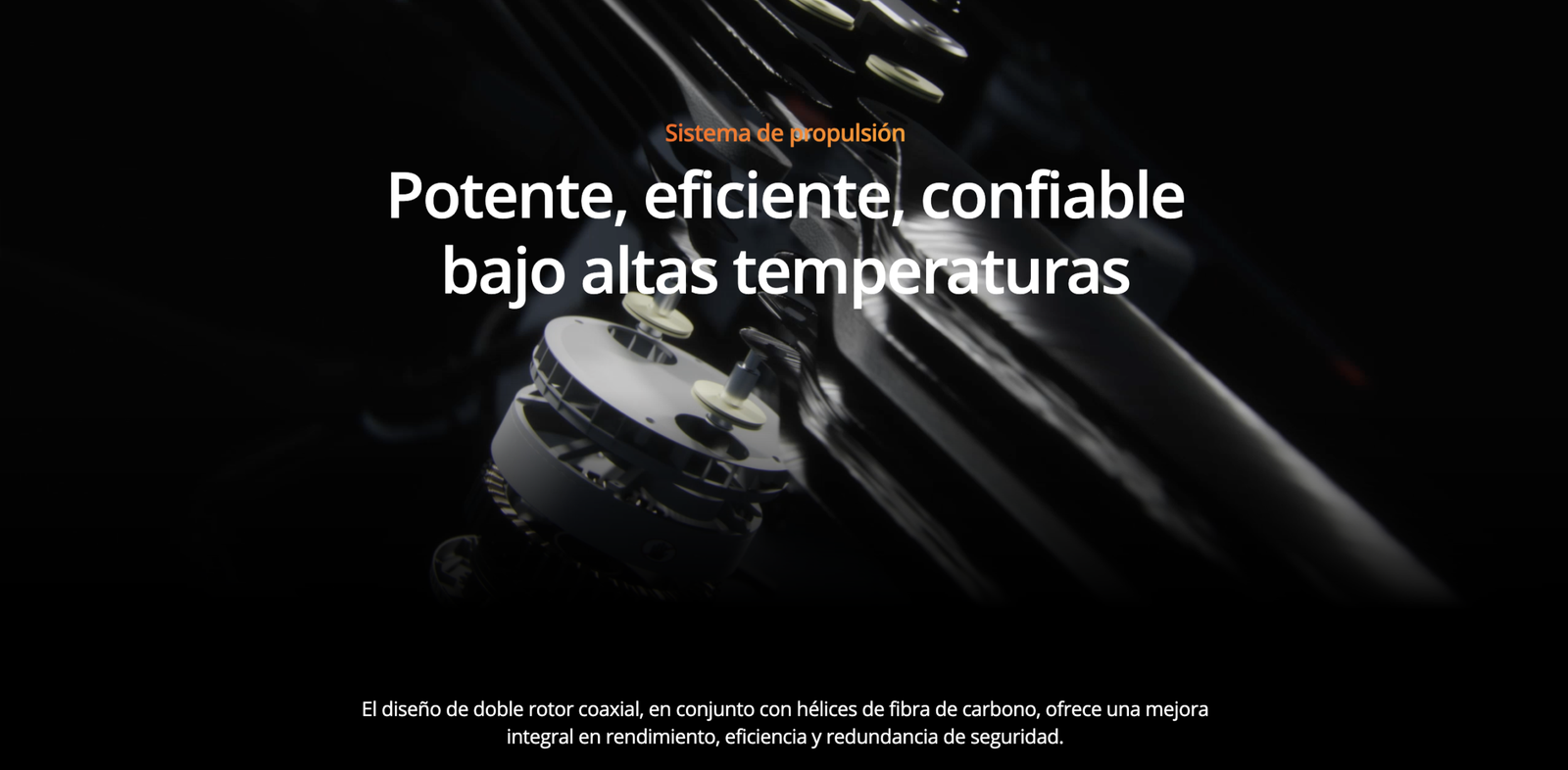

Sistema de propulsión – Motores

• Tamaño del estator

• 155 × 16 mm

• KV

• 60 rpm/V

Sistema de propulsión – Hélices

• Material

• Compuesto de fibra de carbono

• Dimensiones

• 62 pulgadas

• Cantidad

• 8 pares

Sistema de pulverización

• Modelo

• LS100

• Dimensiones

• 880 mm × 870 mm × 810 mm (varilla de pulverización plegada)
  1020 mm × 1930 mm × 810 mm (varilla de pulverización desplegada)

Sistema de pulverización – Tanque de pulverización

• Material

• HDPE

• Volumen

• 100 L

• Carga útil operativa

• 100 kg

Sistema de rociado – Aspersores

• Modelo

• LX07550SX (Boquilla estándar) / LX09510DX (Boquilla de nebulización opcional)

• Cantidad

• 2 (Estándar) / 4 (Opcional)

• Distancia de la boquilla

• 1834 mm (Dos boquillas / Cuatro boquillas exteriores)

• Tamaño de la gota

• 50 – 500 μm

• Ancho de pulverización efectivo

• 5 – 13 m

Sistema de pulverización – Bombas de suministro

• Tipo

• Bomba de impulsor (accionamiento magnético)

• Cantidad

• 2

• Caudal máximo

• 30 L/min (2 boquillas estándar), 40 L/min (4 boquillas opcionales)

Sistema de pulverización de doble batería

• Modelo

• LS100-DB

• Dimensiones

• 1106 mm × 805 mm × 816 mm (varilla de pulverización plegada)
  1930 mm × 1011 mm × 816 mm (varilla de pulverización desplegada)

• Volumen del tanque de pulverización

• 100 litros

• Carga útil operativa

• 90 kg

Distribución de la carga

• Dimensiones

• 900 mm × 820 mm × 920 mm

• Diámetro del material compatible

• Configuración estándar:
  Barrena extragrande: gránulos de 0,5 mm a 10 mm (fertilizantes, trigo, piensos, etc.)
  Barrena mediana: gránulos de 4 mm a 6 mm (arroz)
  Opcional:
  Barrena grande: gránulos de 4 mm a 10 mm (arroz, fertilizantes)
  Barrena pequeña: gránulos de 0,5 mm a 4 mm (colza, herbicidas granulados, insecticidas granulados)

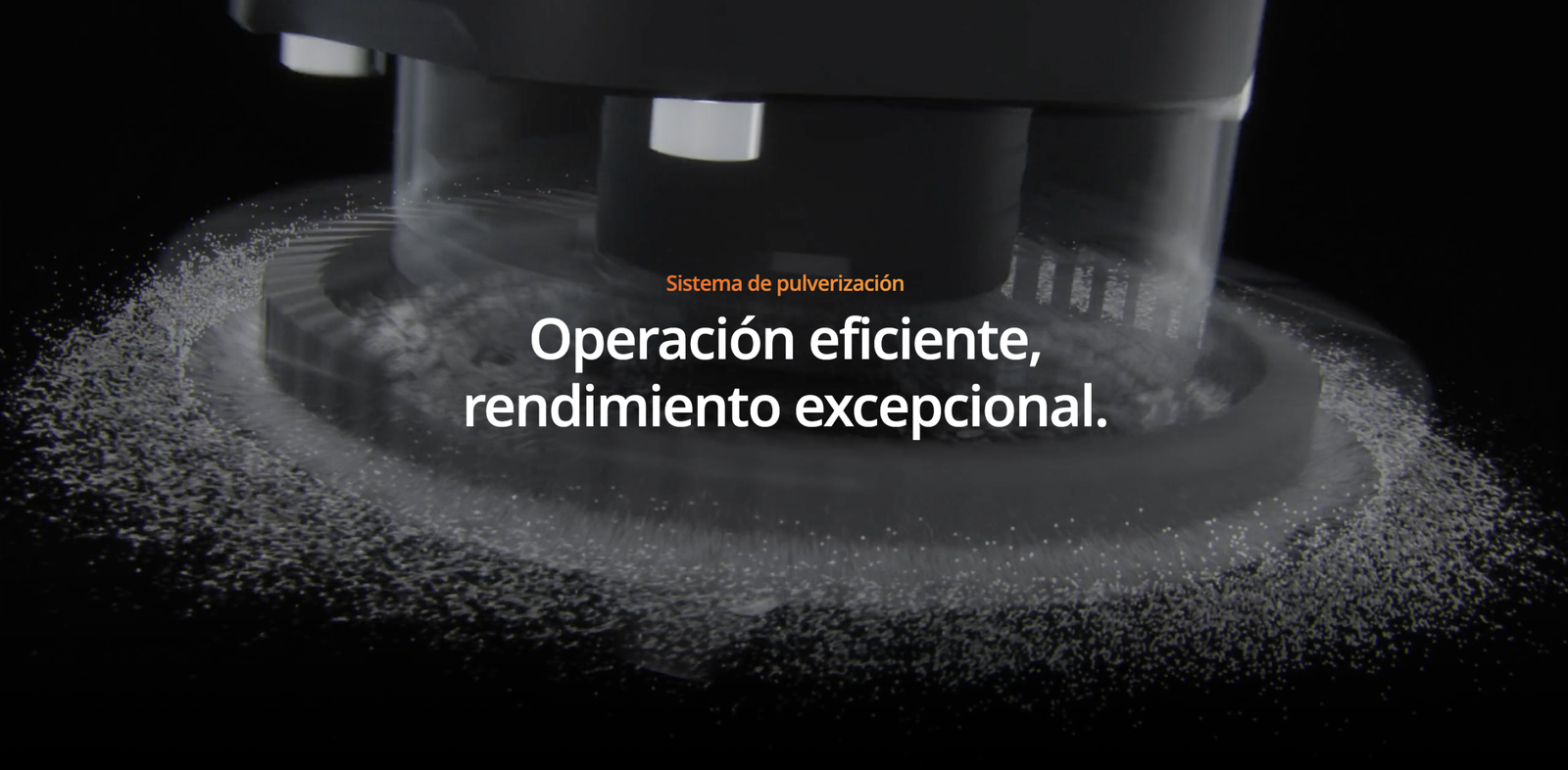

Sistema de esparcimiento 4.0

• Volumen del tanque de esparcimiento

• 150 L

• Tipo de estructura de esparcidor

• Disco centrífugo

• Tipo de estructura de descarga

• Alimentación mediante alimentador de tornillo

• Caudal máximo de descarga

• 400 kg/min (fertilizante compuesto)

• Carga máxima dentro de la caja de operación de esparcimiento

• 100 kg

• Ancho de propagación efectivo

• 3 – 10 m

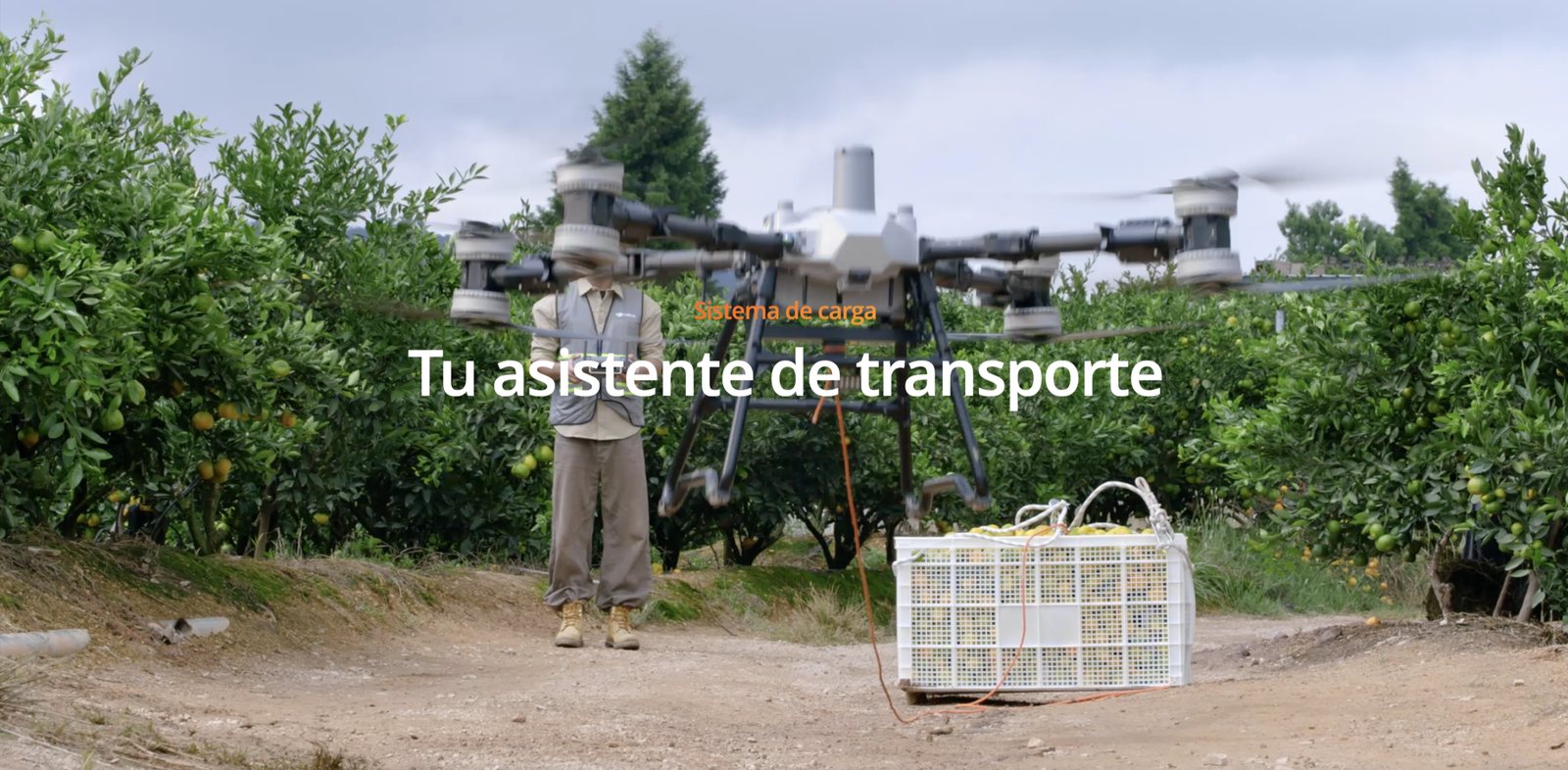

Sistema de elevación

• Dimensiones

• 805 mm × 764 mm × 669 mm

• Capacidad de carga

• 100 kg

• Longitud del cable de elevación

• 10 m (configuración estándar)

• Longitud de cable recomendada

• 10 – 15 m

• Temperatura de funcionamiento

• De 0 °C a 40 °C

Sistema de elevación de doble batería

• Dimensiones

• 805 mm × 960 mm × 669 mm

• Capacidad de carga

• 80 kg

• Longitud del cable de elevación

• 10 m (configuración estándar)

• Modo de escape de emergencia

• Desconexión y escape del fusible del cable

• Longitud de cable recomendada

• 10 – 15 m

• Temperatura de funcionamiento

• De 0 °C a 40 °C

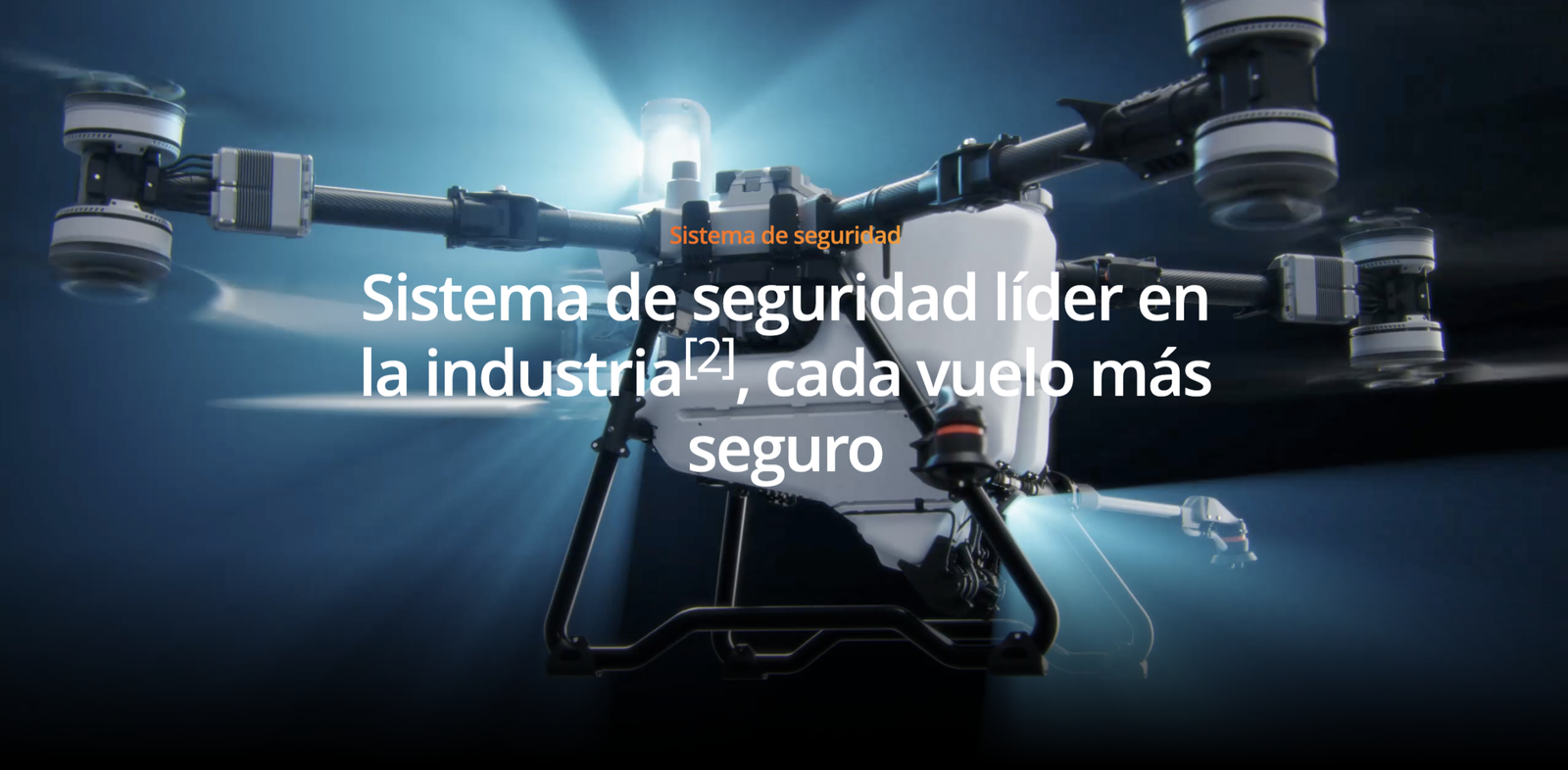

Sistema de seguridad 3.0

• EIRP de radar de ondas milimétricas

• < 20 dBm (NCC / MIC / KC / CE / FCC)

• Temperatura de funcionamiento

• De 0 °C a 40 °C

• Requisitos del entorno operativo

• Iluminación adecuada y entorno discernible.

• Campo de visión (FOV)

• Radar láser: Vertical 272°, Horizontal 60°
  Radar frontal: Horizontal 360°, vertical ± 45°
  Radar inferior: Izquierda y derecha ± 12,5°, delantero y trasero ± 22,5°.
  Radar trasero: Izquierda y derecha ± 45°, delantero y trasero ± 45°.
  Sistema de visión cuádruple: Horizontal 360°, Vertical 180°
  Cámara FPV: Horizontal ± 86°, Vertical 108°

• Rango de medición

• ≤ 60 m

• Velocidad efectiva para evitar obstáculos de forma segura

• ≤ 13,8 m/s

• Altura efectiva para evitar obstáculos

• ≥ 1,5 m

• Distancia segura

• 2,5 m (Distancia entre el dron y el obstáculo después de frenar y mantenerse en vuelo estacionario estable)

Mando a distancia

• Modelo

• TKPL 2

• Pantalla

• Pantalla táctil LCD de 7 pulgadas; resolución: 1920 × 1200; brillo: 1400 cd/m²

• Rango de temperatura de almacenamiento

• Menos de un mes: -30° a 45° C (-22° a 113° F)
  De uno a tres meses: -30° a 35° C (-22° a 95° F)
  De tres meses a un año: -30° a 30° C (-22° a 86° F)

• Temperatura de carga

• De 5 °C a 40 °C (de 41°F a 104 °F)

• Duración de la batería interna

• 3,8 horas

• Duración de la batería externa

• 3,2 horas

• Tipo de carga

• Utilice un cargador rápido USB-C con una potencia máxima de 65 W (voltaje máximo de 20 V), y se recomienda utilizar el cargador portátil DJI.

• Tiempo de carga

• 2 horas para la batería interna o para la batería interna y externa (cuando el control remoto está apagado y se utiliza un cargador DJI estándar).

Batería de vuelo inteligente DB2160

• Peso

• 14,7 ± 0,3 kg

• Capacidad

• 41000 mAh

• Voltaje nominal

• 52 V

Batería de vuelo inteligente DB2212

• Peso

• 15 ± 0,3 kg

• Capacidad

• 41000 mAh

• Voltaje nominal

• 52 V

Generador inversor multifuncional D14000iE

• Canales de salida

• 1. Salida de recarga CC 42 – 61,6 V/11500 W
  2. Carga del radiador refrigerado por aire 12 V/6 A
  3. Salida CA 220 V/1500 W

• Tiempo de recarga

• 8 – 9 minutos (Batería de vuelo inteligente DB2160, 30% – 95% de carga)

• Capacidad del tanque de combustible

• 30 litros

• Método de inicio

• Arranque del generador mediante el interruptor de arranque de un solo botón.

• Temperatura de funcionamiento

• De 0 °C a 40 °C

• Batería compatible

• Batería de vuelo inteligente DB1580 / DB2160

• Dimensiones

• 757 mm × 704 mm × 677 mm

• Peso

• 87 ± 0,5 kg

• Tipo de combustible

• Gasolina sin plomo con RON ≥91 (AKI ≥87) y contenido de alcohol inferior al 10%
  Brasil: gasolina sin plomo con RON ≥ 91 y contenido de alcohol del 27%.

• Consumo de combustible de referencia

• 500 mL/kWh

• Capacidad de aceite del motor

• 1,3 L

• Modelo de aceite de motor

• SJ 10W-40

Cargador inteligente C12000

• Modelo de cargador

• CSX901-12000

• Dimensiones

• 456 mm × 291 mm × 107 mm

• Peso ^[1]

• 13,13 kg

• Voltaje de entrada

• Entrada de CA trifásica: 175 – 520 V
  Entrada de CA monofásica: 200 – 264 V

• Voltaje de salida

• 62 V

• Corriente de salida nominal

• 194 A

• Potencia nominal

• 12000 W (entrada trifásica de 380 V) 3000 W (entrada monofásica de 220 V)

• Tiempo de recarga

• 8 – 9 minutos (Batería de vuelo inteligente DB2160, 30% – 95% de carga)

• Funciones de protección

• Funciones de protección contra sobretemperatura, sobretensión, subtensión, cortocircuito, bloqueo del ventilador y otras.

• Temperatura de funcionamiento

• De 0° a 40 °C

• Canales de salida

• 1

• Compatible con la batería de vuelo inteligente

• Batería de vuelo inteligente DB1580 / DB2160

Relé

• Dimensiones

• 112 mm × 112 mm × 51 mm (sin antena)
  120 mm × 112 mm × 101 mm (con antena)

• Peso

• 630 g

• Aporte

• 2,7 V – 24 V

• Consumo de energía

• 10,48 W (FCC), 8,8 W (SRRC)

• Capacidad de la batería

• 6500 mAh

• Horario de funcionamiento

• 5 horas

• Frecuencia de funcionamiento

• 2,4000 – 2,4835 GHz, 5,150 – 5,250 GHz, 5,725 – 5,850 GHz

• Rango de señal efectivo

• 5 km (SRRC), 4 km (MIC/KCC/CE), 8 km (FCC)
  (En un entorno libre de interferencias y sin obstáculos, altitud de vuelo de 2,5 m)

• Tiempo de carga

• 2,5 horas (recarga de 30 W)

• Clasificación de protección contra la entrada de polvo y agua

• IP55

D-RTK 3 AG

• Admite sistemas satelitales

• GPS: L1/L2/L5
  BeiDou: B1I/B2I/B3I/B1C/B2A/B2B
  Galileo: E1/E5a/E5b/E6
  GLONASS: G1/G2
  QZSS: L1CA/L2C/L5
  L-BAND

• Dimensiones

• 345 mm × 244 mm × 300 mm

• Peso

• 3,77 kg (incluido el embalaje)

• Consumo de energía

• 7 W

• Capacidad de la batería

• 6500 mAh

• Horario de funcionamiento

• 7 horas

• Frecuencia de funcionamiento

• Modo de transmisión: O4: 2.4G/5.8G
  Modo de retransmisión: No compatible

• Rango de señal efectivo

• FCC: 15 km
  SRRC: 12 km
  CE/JP: 8 km

• Tiempo de carga

• 2,5 horas (recarga de 30 W)

• Clasificación de protección contra la entrada de polvo y agua

• IP67

• Precisión de posicionamiento

• Precisión del servicio basado en satélite PPP:
  Tiempo de convergencia: 20 min
  Horizontal: 30 cm (RMS)
  Elevación: 40 cm (RMS)
  Calibración RTK de red:
  Horizontal: 0,8 cm + 1 ppm (RMS)
  Vertical: 1,5 cm + 1 ppm (RMS)
  1 ppm: La precisión disminuye en 1 mm por cada 1 km de aumento en la distancia entre la aeronave y la estación base. Por ejemplo, si la aeronave está a 1 km de la estación base, la precisión es de 1,1 cm.

Notas a pie de página

• [1] Medido a nivel del mar, la aplicación DJI Agriculture recomendará de forma inteligente el peso de carga en función del estado actual de la aeronave, las condiciones ambientales y las tareas operativas. Los usuarios no deben exceder el peso máximo de carga recomendado, ya que puede afectar la seguridad del vuelo. Al usarlo en Australia y Turquía, siga las regulaciones locales y mantenga el peso máximo de despegue en 149,9 kg.
  El ancho de pulverización efectivo del sistema de pulverización depende de la escena de trabajo real.
  [3] La altura de trabajo es de 3 m, la velocidad de rotación del disco es de 1100 rpm, el requisito de uniformidad (CV < 30%), el ancho de pulverización medido es de 10 m. Cuanto mayor sea la velocidad de rotación del disco, mayor será la altitud de vuelo, mayor será el ancho de pulverización.
  [4] Incluye el peso de las cuerdas y ganchos. Medido a nivel del mar, la aplicación DJI Agriculture recomendará de forma inteligente el peso de carga en función del estado actual de la aeronave, las condiciones ambientales y las tareas operativas. El peso máximo del material cargado no debe exceder el valor recomendado, ya que puede afectar la seguridad del vuelo.
  [5] El rango de trabajo efectivo de la distancia de detección, evitación de obstáculos y capacidades de evasión puede variar debido a la diferente iluminación ambiental, lluvia, niebla y el material, ubicación y forma del objeto en cuestión. La detección hacia abajo se utiliza para ayudar en el vuelo de altitud de seguimiento del terreno, mientras que la detección en otras direcciones se utiliza para la evitación de obstáculos. Excepto en escenas sin obstáculos lineales, si ocurre una colisión a velocidades de hasta 13,8 m/s que resulta en daños a la aeronave, la responsabilidad puede determinarse a través del análisis de registros, y la aeronave puede ser elegible para garantía gratuita si se identifican causas no humanas. Si hay obstáculos lineales como cables o cables de sujeción en postes de energía, márquelos como obstáculos; de lo contrario, la falta de evasión será responsabilidad del cliente.
  Nota:1. La percepción hacia abajo se utiliza para ayudar en el vuelo de altitud de seguimiento del terreno. Si ocurre una colisión con un obstáculo por debajo, se considera responsabilidad del cliente.2. Debido a las limitaciones de rendimiento del sistema de seguridad, la aeronave no puede evitar activamente objetos en movimiento. Los accidentes en tales escenas se consideran responsabilidad del cliente.
  [6] Altura sobre el nivel del mar, temperatura ambiental entre 15 y 40 grados Celsius, tiempo para cargar la batería del 30 % al 95 %; se admite la carga rápida cuando la temperatura de la celda de la batería está dentro del rango de 15 a 75 grados Celsius; el tiempo de carga varía según la potencia de entrada, ASL, nivel de carga inicial y otros factores.
  [7] La ​​precisión y confiabilidad del posicionamiento se ven afectadas por varios factores, incluyendo la inclinación del equipo, la obstrucción de la señal, la multitrayectoria, el número de satélites, la distribución geométrica y las condiciones atmosféricas. Se recomienda instalar el equipo en escenas abiertas, lejos de interferencias electromagnéticas y entornos de multitrayectoria.
